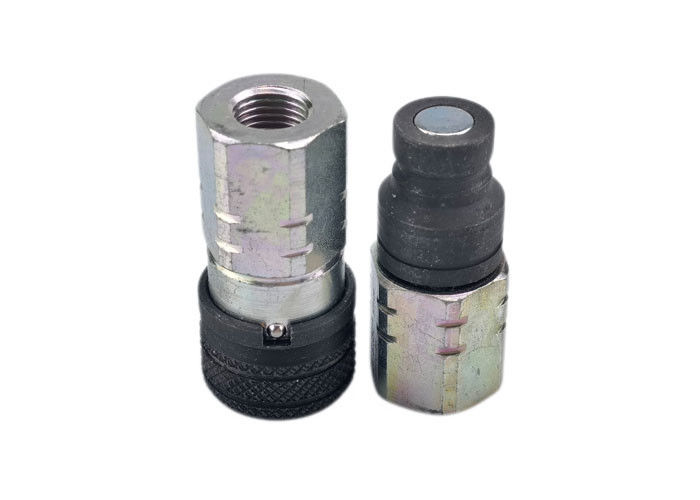

NPT IATF16949 0.5 Inch Flat Face Hydraulic Connectors

NPT IATF16949 0.5 Inch Flat Face Hydraulic Connectors

  • High Light

    NPT Flat Face Hydraulic Connectors

    ,

    0.5'' Flat Face Hydraulic Connectors

    ,

    IATF16949 quick connect hydraulic couplers

  • Standard
    ISO16028
  • Material
    Carbon Steel
  • Thread
    NPT
  • Application
    Hydraulic System
  • Size
    1/4"-1"
  • Product Name
    Flat Face Coupling
  • Qc
    100%
  • Compatible With
    HANSEN FF Series
  • Place of Origin
    Shanghai, China
  • Brand Name
    carterberg
  • Certification
    IATF16949
  • Model Number
    CB-6
  • Minimum Order Quantity
    Negotiation
  • Price
    Negotiation
  • Packaging Details
    carton
  • Delivery Time
    7-20 work days
  • Payment Terms
    L/C, D/A, D/P, T/T, Western Union
  • Supply Ability
    5000~20000 pc/month

NPT IATF16949 0.5 Inch Flat Face Hydraulic Connectors

1/2'' ISO16028 Flat Face Hydraulic Standard Steel Flat Face Couplings​



Features

  1. Meets ISO16028 standard
  2. 5075psi/350bar maximum operating pressure for all sizes(connected and disconnected)
  3. Push-to-connect
  4. Sleeve-locking device to prevent accidental disconnection is standard
  5. Excellent mechanical performance(pressure/flow)
  6. Compatible with Hansen FF Series.
  7.

CB-6 Series coupling is a flat face dry break or minimum spill hydraulic coupling that meets the ISO16028 standard. Body sizes are 1/4", 3/8", 1/2", 5/8", 3/4" and 1".



Applications

CB-6 Series is ideal for applications where hydraulic spillage is a concern and interchangeability with other manufacturers is important. Public Utilities, Construction Equipment, Agricultural Equipment, Mining Equipment, Railway Maintenance, Overhead bucket hoists, Skid steer loaders



Standard Materials

  • zinc-plated steel
  • Seals: NBR, Viton, EPDM

NPT IATF16949 0.5 Inch Flat Face Hydraulic Connectors 0

Body Size PARTNO. Thread A B HEX
1/4" CB-S2S-6FN 1/4’’ 2.32 1.10 0.87
3/8" CB-S3S-6FN 3/8’’ 2.87 1.26 1.18
3/8" CB-S3S-6FN 1/2’’ 2.87 1.26 1.18
1/2" CB-S4S-6FN 1/2’’ 3.31 1.50 1.42
1/2" CB-S4S-6FN 3/4’’ 3.31 1.50 1.42
5/8" CB-S5S-6FN 1/2’’ 3.23 1.65 1.42
5/8" CB-S5S-6FN 3/4’’ 3.39 1.65 1.42
3/4" CB-S6S-6FN 3/4’’ 3.74 1.89 1.61
3/4" CB-S6S-6FN 1’’ 3.86 1.89 1.61
1" CB-S8S-6FN 1-1/4’’ 4.33 2.17 2.17

NPT IATF16949 0.5 Inch Flat Face Hydraulic Connectors 1

Body Size PARTNO. Thread C D HEX
1/4" CB-P2S-6FN 1/4’’ 2.05 0.63 0.87
3/8" CB-P3S-6FN 3/8’’ 2.52 0.78 1.18
3/8" CB-P3S-6FN 1/2’’ 2.52 0.78 1.18
1/2" CB-P4S-6FN 1/2’’ 2.91 0.96 1.42
1/2" CB-P4S-6FN 3/4’’ 2.95 0.96 1.42
5/8" CB-P5S-6FN 1/2’’ 2.87 1.06 1.42
5/8" CB-P5S-6FN 3/4’’ 2.95 1.06 1.42
3/4" CB-P6S-6FN 3/4’’ 3.39 1.18 1.61
3/4" CB-P6S-6FN 1’’ 3.39 1.18 1.61
1" CB-P8S-6FN 1-1/4’’ 3.54 1.42 2.17
